Deze vraag krijgen we vaak, dus hebben we deze handleiding samengesteld om alle informatie overzichtelijk te presenteren. We bespreken de aansluitmethode en de activeringsprocedure. Deze handleiding is ideaal voor het rechtstreeks aansluiten van bijvoorbeeld een UniFi Dream Machine met SFP+ poort (PRO / SE / MAX) of een MikroTik router met SFP+ aansluiting (zoals de RB5009) op het XGS-PON netwerk van Delta of KPN.
1. De hardware aansluiten
Benodigdheden:
- Zaram SFP+ ONT Module

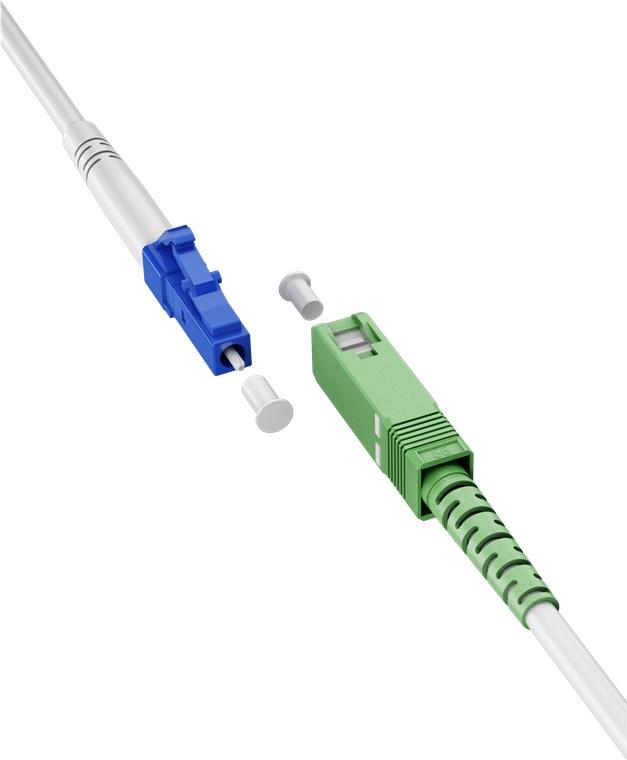

Verloopkabel zoals een PatchCord kabel UPC/APC aansluitkabel, of voor Delta de kant-en-klare SC/APC-naar-Delta module aansluitkabel met inschuiflade
Bij het glasvezelaansluitpunt (FTU) van Delta Fiber Network moet je een groene (SC/APC) connector gebruiken. Deze kan niet zomaar worden aangesloten; hiervoor heb je een Attema schuiflade nodig. Tip: Gebruik onze handige SC/APC naar Delta module aansluitkabel. Als alternatief kun je ook de kabel van het standaard Delta modem gebruiken. Bij het Nokia modem kun je het klepje aan de onderzijde losschroeven om de kabel te verwijderen, terwijl je bij de Sagemcom modem de kabel direct kunt loshalen. Voor het KPN netwerk is er geen kant-en-klare schuiflade beschikbaar, maar je kunt de onderstaande groene (UPC/APC) aansluiting gebruiken.
In je glasvezelaansluitpunt kunnen (lege) schuiflades aanwezig zijn. Tot begin 2023 plaatste Delta deze standaard, daarna zijn ze wegbezuinigd. Als deze aanwezig zijn, verwijder je de lege schuiflade uit slot 1 en plaats je daar de schuiflade met kabel.
Als je een aansluiting hebt met lege schuiflades, kun je deze gebruiken om een eigen kabel te monteren. Zie dit document voor uitleg. Waarschuwing: de constructie van de schuiflades is in de praktijk vrij zwak. Bij verwijdering kan de connector achter een verend klepje vast blijven haken, waardoor alles vast komt te zitten. Omdat de FTU verzegeld is, moet je dan een monteur laten komen om dit op te lossen, wat enkele werkdagen kan duren. Het is beter om dit met rust te laten als het eenmaal geïnstalleerd is.
Goed om te weten: alle bovengenoemde geschikte apparaten vereisen aan de modemzijde een groene (SC/APC) connector, behalve de Zaram SFP+ stick en de Fritzbox 5590, die een blauwe (SC/UPC) vereisen.
Als je een langere kabel nodig hebt of een kabel met een blauwe SC/UPC connector, gebruik dan bijvoorbeeld een koppelstukje en aan de andere kant een (langere) kabel met een SC/APC connector of een kabel met een SC/UPC connector. Let op dat de "A" in APC staat voor "angled"; de vezel is op het contactvlak onder een kleine hoek afgesneden. Steek nooit een groene male in een blauwe female (of andersom), want dan beschadig je de vezel!
2) De verbinding activeren.
KPN Opmerking: Hoewel we voor KPN zelf geen hands-on ervaring hebben, hebben we begrepen dat registratie en activering op een soortgelijke manier gaat als de onderstaande Delta activatie. Zodra mogelijk updaten we deze sectie.
Delta Je dient eerst de standaard geleverde Nokia of Sagemcom router aan te sluiten, waarna je abonnement wordt geactiveerd. Standaard krijg je een CG-NAT WAN IPv4 adres (100.x.x.x). Als je inkomend verkeer verwacht op bepaalde poorten, werkt dat niet. De oplossing is om in de Mijn Delta omgeving te kiezen voor “Dynamisch IP” (in plaats van "IP standaard” = CGNAT).
Om te beginnen moet je de module registreren bij Delta. Dit kun je doen door een chat te starten met Delta. Hierbij stellen ze enkele vragen, dit zijn de antwoorden:
- Wat is het merk en type van je XGS-PON modem? Antwoord: CIG XG-99S
- Wat is de PON-ID? Voor Zaram is dat “ZRMTxxxxxxx”, waarbij je de cijfers van je serienummer invult. Gebruik dus NIET ZarmCNxxxxxxxx als code.
- Wat is het serienummer? Antwoord: hetzelfde als de PON-ID: “ZRMTxxxxxxx”
- Wat is het MAC-adres? Hier kun je het MAC-adres van de UDM-Pro geven. Dit is echter niet van belang voor de werking.
Het kan zijn dat ze niet alles vragen; de PON-ID is sowieso het belangrijkste, zonder die werkt het niet. Na enkele werkdagen krijg je bericht dat alles is verwerkt. Dan kun je het aansluiten.
Het enige dat je dan nog moet instellen op de WAN van de UDM-Pro is een VLAN id. Dit is meestal 100 voor normale lijnen en soms 107 voor zakelijke lijnen met een vast IP. Soms is een reboot van de router nodig. Werkt dit niet, probeer dan VLAN 500.
Zodra het PON ledje op je modem brandt, is er een verbinding met de OLT in het netwerk. Vervolgens ontvang je een e-mail met als onderwerp dat “de storing is opgelost”.
Als je in je eigen modem ziet dat je een WAN IP-adres toegewezen hebt gekregen, dan werkt alles en ben je klaar. Let op: in sommige gevallen kan het nog enkele uren duren voordat je internet hebt, wees geduldig!
